LFP 배터리 기술 및 특허 동향 분석

왜 글로벌 완성차 기업들은 다시 LFP배터리를 선택하고 있을까?

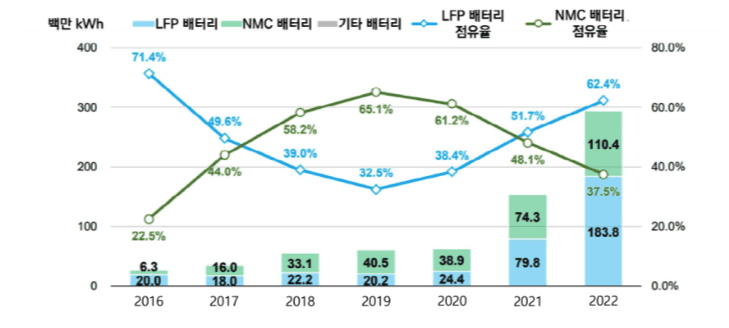

최근 전기차 시장에서 LFP(Lithium Iron Phosphate, 리튬인산철) 배터리가 다시 한 번 주목받고 있습니다. 그동안 고성능 NCM(니켈·코발트·망간)배터리에 밀려 저가, 보급형으로만 취급받았던 LFP 배터리였는데요.

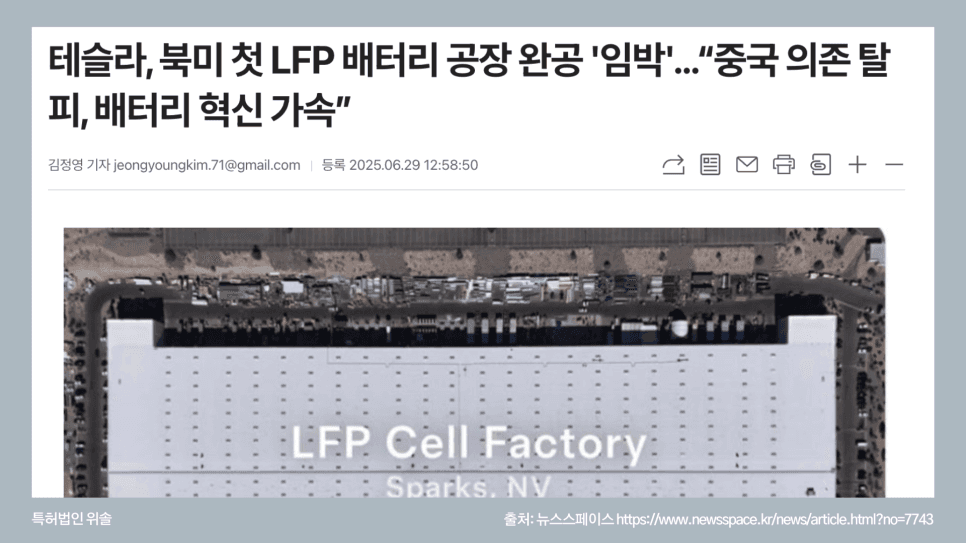

특히 전기차 산업에서 업계 선두인 Tesla 역시 미국 내 LFP 배터리 생산 공장을 건설하며 기술 내재화 및 공급망 다변화에 속도를 내고 있다는 뉴스는 시사하는 바가 큰것 같습니다. 이는 단순히 중국 의존도를 낮추고, 생산시설 확충을 넘어 글로벌 배터리 전략의 방향 전환을 보여주고 있기 때문입니다.

이처럼 왜 테슬라를 비롯한 글로벌 기업들은 다시 LFP 배터리에 주목하고 있으며, 그 이면의 기술, 특허 경쟁은 어떻게 흘러가고 있을까요?

기술적 특성: 고에너지 밀도에서 안전성 중심으로

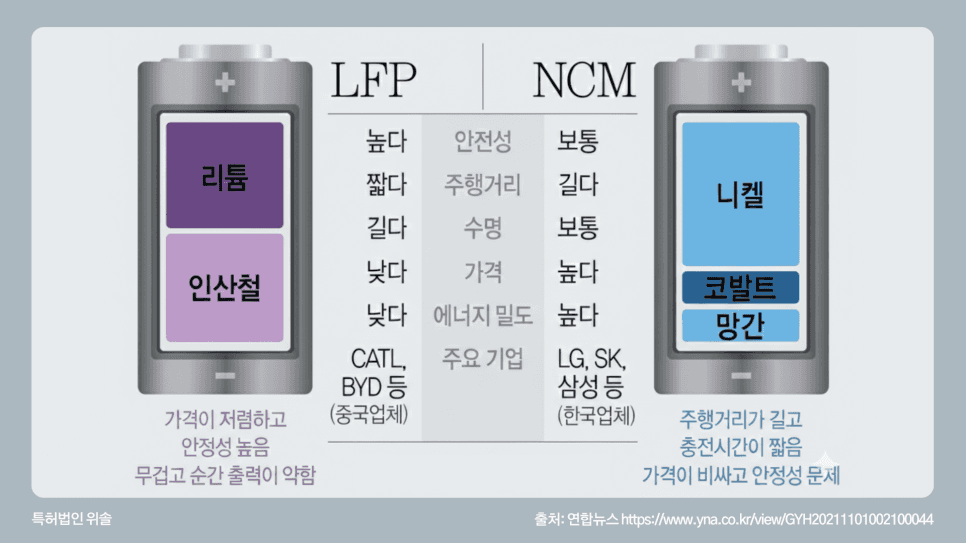

LFP 배터리는 양극재로 인산철(FePO4)을 사용하는 리튬이온 배터리 계열입니다. 니켈·코발트·망간을 사용하는 NCM 계열 대비 에너지 밀도는 낮지만, 열 안정성이 우수하고 화재 위험이 상대적으로 낮다는 장점이 있는데요. 또한 비싼 광물인 코발트가 포함되지 않아 원자재 가격 변동 리스크가 낮고, 공급망 측면에서도 비교적 안정적입니다.

전기차 시장이 고성능 중심에서 대중화·보급형 모델 확대로 이동하면서, ‘최대 주행거리’보다 ‘가격 경쟁력’과 ‘안전성’이 중요한 평가 요소로 부상하고 있어, 이러한 시장 환경 변화가 LFP의 재부상을 견인하고 있습니다.

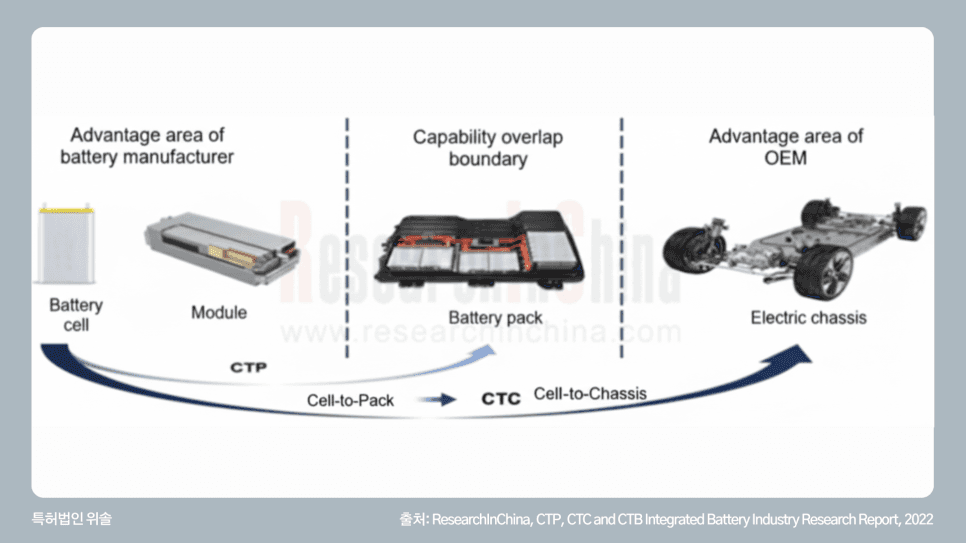

LFP 배터리의 상대적으로 낮은 에너지 밀도 한계를 보완하기 위한 구조적 기술 또한 빠르게 발전하고 있습니다. 기존에는 배터리팩이 ‘셀(Cell) → 모듈(Module) → 팩(Pack)’의 단계적 구조로 구성되었으나, 최근에는 모듈 단계를 생략하고 셀을 직접 팩에 통합하는 CTP(Cell to Pack) 기술이 확산되고 있습니다. 나아가 셀을 차량 차체(Chassis)에 직접 통합하는 CTC(Cell to Chassis) 방식까지 등장하면서, 공간 활용도를 극대화하고 시스템 효율을 개선하는 방향으로 진화하고 있습니다.

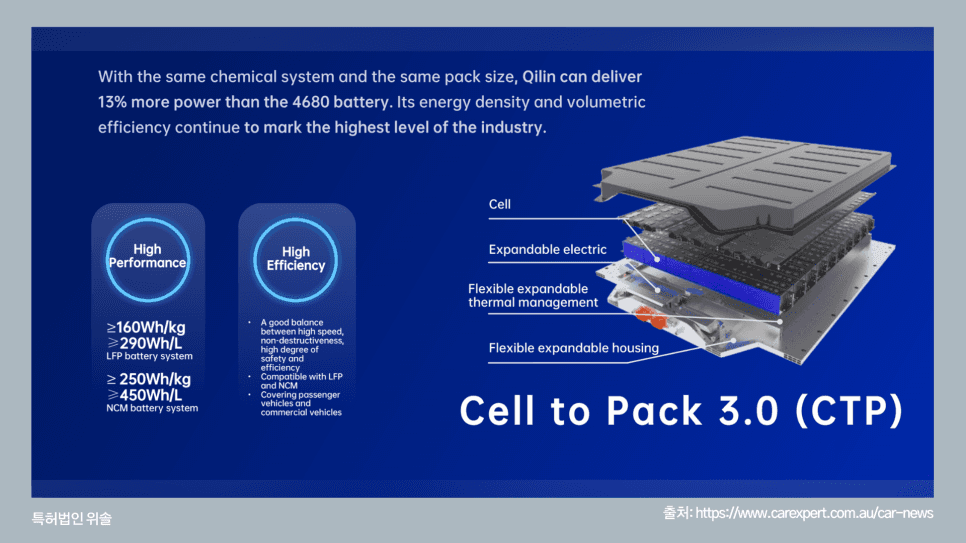

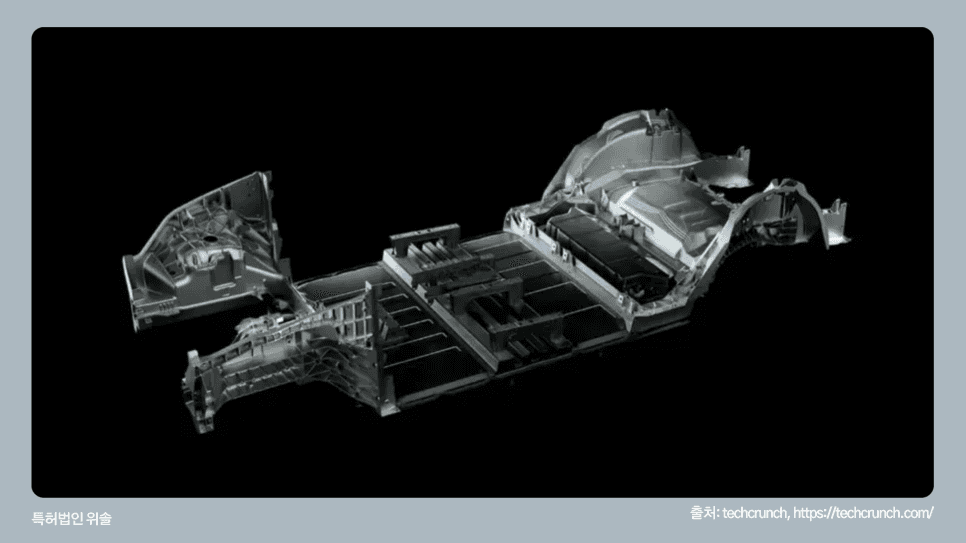

특히 이러한 구조 혁신 기술을 선도하고 있는 기업으로는 중국의 CATL과 BYD가 대표적입니다. 이들은 셀 적층 설계 및 팩 통합 구조에 대한 광범위한 특허 포트폴리오를 구축하며 LFP의 물리적 한계를 구조 설계로 보완하는 전략을 취하고 있습니다. Tesla 역시 CTV(Cell to Vehicle) 개념을 통해 셀을 차량 구조에 직접 통합하는 방식을 적용하며, 배터리와 차체의 일체화를 추진하고 있습니다.

출원 동향으로 본 LFP 기술의 재부상

LFP 배터리 관련 특허 출원은 2010년대 중반까지 완만한 증가세를 보이다가, 2020년 이후 급격한 상승 국면에 진입한 것으로 나타납니다. 이는 전기차 보급 확대와 맞물려 LFP 기술이 전략적 대안으로 재평가되기 시작한 시점과 일치합니다.

특히 최근 연도는 특허 비공개 기간(출원 후 18개월)으로 인해 일부 데이터가 반영되지 않았다는 점을 고려하면, 실제 출원 규모는 그래프상 수치보다 더 클 가능성이 높습니다. 이러한 흐름은 LFP 기술이 단기간의 트렌드가 아니라, 구조적 기술 경쟁의 중심으로 이동하고 있음을 시사합니다.

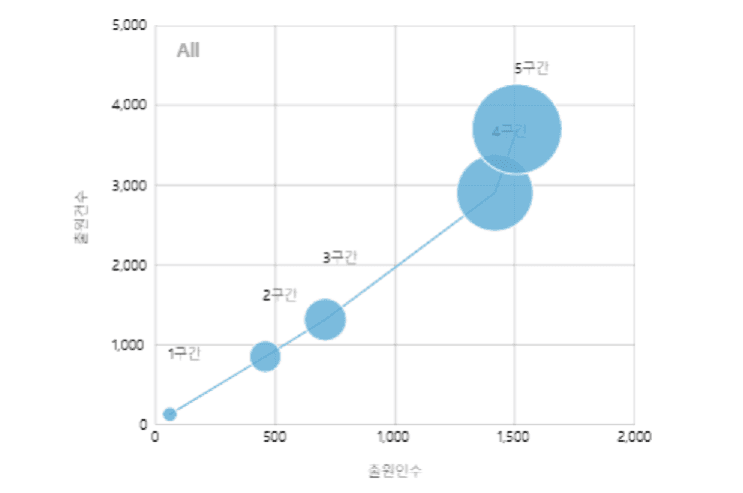

해당 그래프(그래프 2)는 LFP 배터리 기술의 성장 단계를 출원인 수(가로축)와 출원 건수(세로축)를 기준으로 분석한 것으로, 초기 1구간(2003-2007)에서는 출원인과 출원 건수가 모두 적은 수준으로, 기술이 막 도입되던 초기 단계의 모습이 나타나지만, 이후 2구간(2008-2012)과 3구간(2013-2017)을 거치면서 출원인 수와 출원 건수가 함께 증가하며 점차 기술이 시장에 안착하는 흐름을 보이고 있습니다.​

특히 4구간(2018-2022)과 5구간(2023-현재)에서는 출원 건수와 참여 기업 수가 모두 크게 확대되며, 기술이 본격적인 성장 단계에 들어섰음을 확인할 수 있습니다. 이는 일부 선도 기업 중심의 기술 개발을 넘어, 다수 기업이 경쟁에 참여하고 있음을 의미합니다.

즉, LFP 배터리 기술은 산업 전반에서 경쟁이 본격화된 성장 단계에 위치하고 있다고 볼 수 있습니다. 앞으로도 단순 소재 기술을 넘어 구조 설계, 팩통합 기술 등 세부 영역에서의 차별화 경쟁이 더욱 중요해질 것으로 예상됩니다.

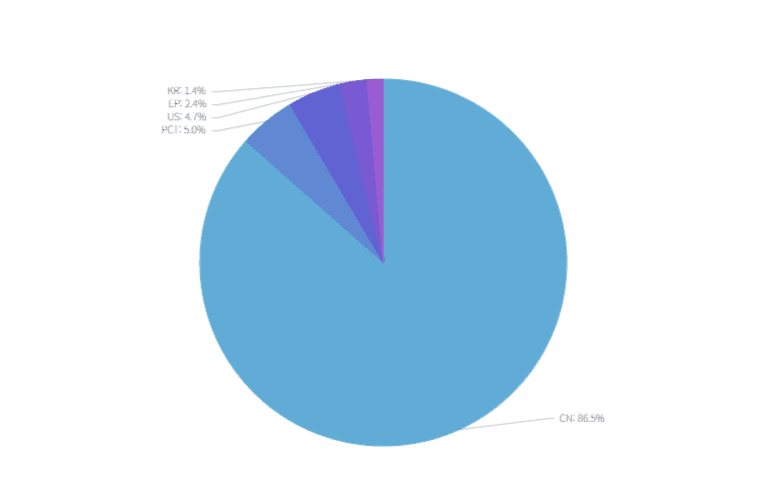

해당 그래프(그래프 3)는 LFP 배터리 관련 특허의 국가별 점유율을 나타낸 것으로, 중국(CN)이 약 86% 이상을 차지하며 압도적인 비중을 보이고 있음을 확인할 수 있습니다. 이는 LFP 기술이 사실상 중국을 중심으로 성장해 왔음을 보여주는 단적인 지표라 할 수 있습니다.

이와 같은 결과는 정책적·산업적 배경과도 밀접하게 연결되어 있습니다. 중국은 전기차 보급 확대를 국가 전략 산업으로 육성해왔으며, 보조금 정책과 공급망 내재화를 통해 LFP 기반 배터리 산업을 적극적으로 지원해 왔습니다. 특히 코발트 등 희소금속 의존도를 낮출 수 있는 LFP는 자원 안보 측면에서도 중국에 유리한 선택지였고, 그 결과, 중국 기업들은 대규모 내수 시장을 기반으로 기술 고도화와 특허 확보를 동시에 추진할 수 있었습니다.

즉, LFP 특허의 국가별 편중 현상은 기술적 우위뿐 아니라, 각국의 산업 정책 방향과 시장 전략이 반영된 결과로 해석할 수 있습니다.v

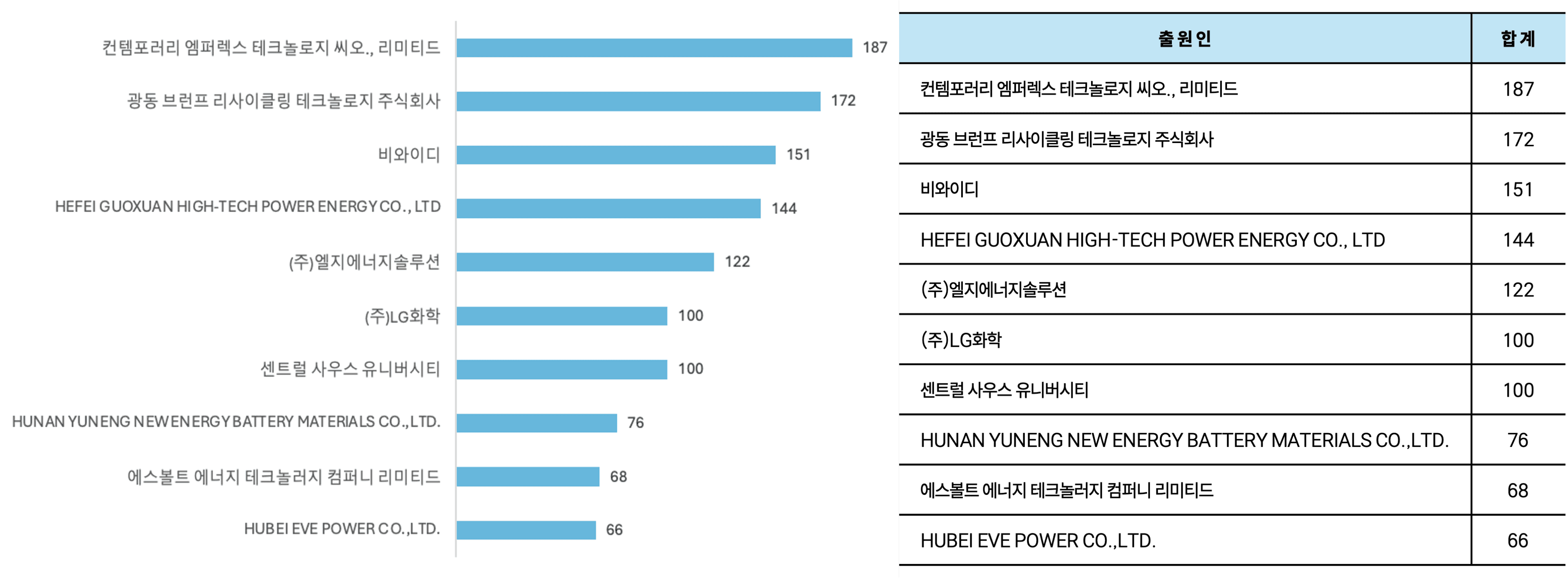

상위 출원인 분포를 살펴보면, LFP 배터리 분야의 특허 경쟁이 특정 중국 기업을 중심으로 형성되어 있음을 확인할 수 있습니다. 가장 많은 출원을 기록한 기업은 CATL이며, 그 뒤를 CATL의 자회사인 광동 브런프 리사이클링 테크놀로지(Guangdong Brunp Recycling Technology), 그리고 BYD가 잇고 있습니다. 상위권 대부분이 중국계 기업으로 구성되어 있다는 점은, 앞서 살펴본 국가별 점유율 결과와도 일관된 흐름을 보여줍니다.

특히 CATL은 셀 설계, 팩 통합 구조(CTP), 열관리 기술 등 LFP 관련 핵심 기술 전반에 걸쳐 폭넓은 특허 포트폴리오를 구축해 왔으며, 자회사인 브런프는 재활용 및 자원 순환 기술 영역까지 권리를 확장하고 있다는 점이 주목할만 합니다. 이는 단순 배터리 제조를 넘어 소재 확보부터 재활용까지 이어지는 수직계열화 전략이 특허 출원에도 반영된 결과로 해석할 수 있습니다.

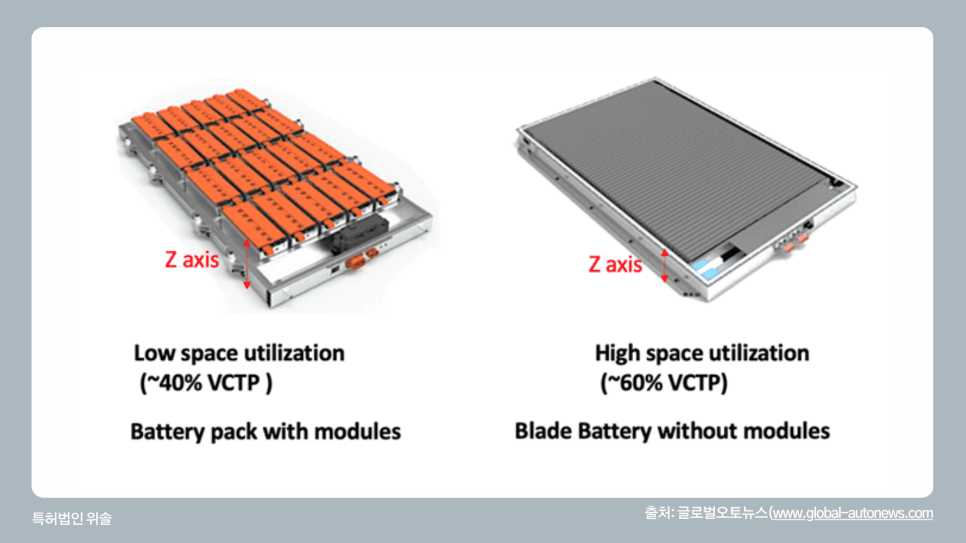

또한 BYD 역시 블레이드 배터리 구조 등 차별화된 설계 기술을 중심으로 적극적인 권리 확보에 나서고 있습니다. 이러한 상위 출원인 분포는 LFP 기술 경쟁이 단순 소재 개발을 넘어 구조 설계 및 시스템 통합 영역까지 확장되고 있음을 보여줍니다.

LFP 배터리 기술 연관 특허

지금까지 출원 건수와 국가별 점유율을 통해 LFP 특허의 흐름을 살펴보았습니다. 그렇다면 실제로 이 기업들은 어떤 기술을 특허로 확보하고 있을까요? 이번엔 CTP(Cell to Pack) 기술과 관련하여 CATL과 BYD가 보유한 대표 특허를 통해, 구조 혁신 기술이 어떤 방식으로 권리화되고 있는지 살펴보겠습니다.

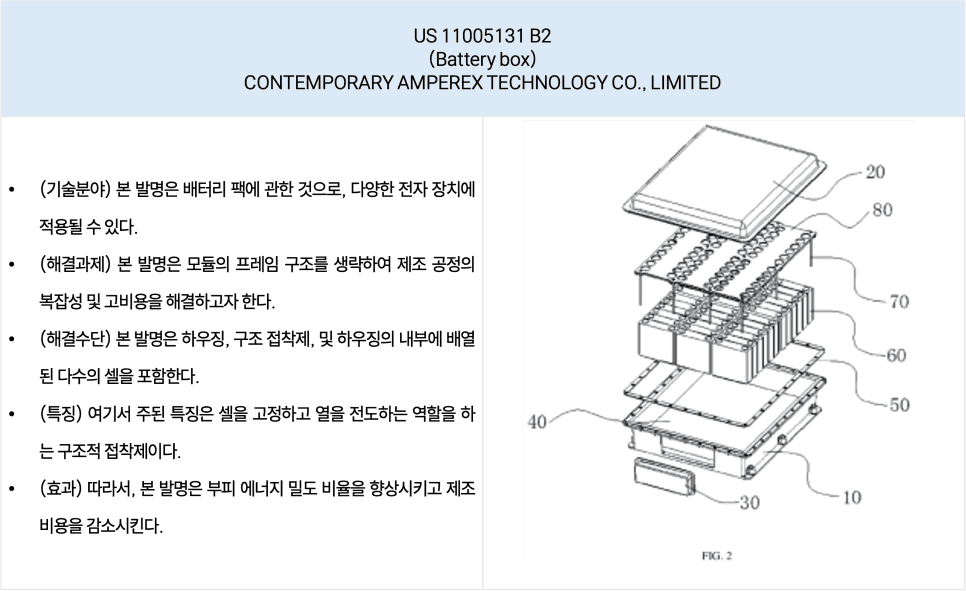

CATL의 특허인 본 발명은 하우징 내부에 셀을 직접 배치하고, 하우징 바닥과 셀 사이에 열전도성 구조용 접착제를 충전하여 셀을 고정하는 구조를 채택했습니다, 이 접착제는 단순한 고정 수단을 넘어 열전도 기능까지 수행하도록 설계되어 있고, 셀에서 발생하는 열을 하우징으로 직접 전달할 수 있습니다. 또한 인접 셀 사이에도 접착제를 일체화하여 충전할 수 있어 구조적 강성과 열 전달 효율을 동시에 확보한다는 점이 특징입니다.

결과적으로 이 특허는 모듈을 생략하고 셀을 팩에 직접 통합하는 구조라는 점에서, 이후 확산된 CTP(Cell to Pack) 구조의 기술적 기반으로 해석할 수 있습니다. 단순한 접착 기술을 넘어, 구조 통합과 열관리 기능을 동시에 구현한 설계라는 점에서 LFP 기반 배터리 팩의 구조 혁신 흐름을 보여주는 대표적인 사례입니다.

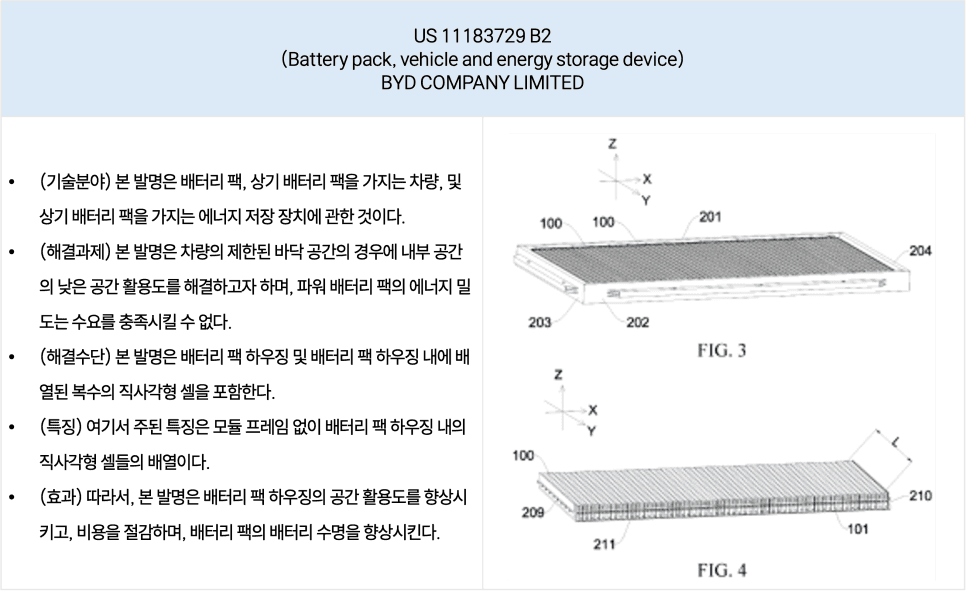

BYD의 특허인 본 발명 모듈 프레임을 제거하고, 길이 600mm 이상의 장축 직육면체 셀을 배터리 팩 내부에 직접 배열하는 구조를 제안한 기술입니다. 특히 셀의 길이를 두께 및 높이보다 크게 설계하여 얇고 긴 형태를 구현함으로써, 방열 면적을 확대하고 열관리 효율을 높이도록 구성되어 있어, 팩 내부에서 구조 부재처럼 활용해, 기존에 필요했던 횡빔이나 종빔을 줄이거나 생략할 수 있습니다.

결론적으로 본 발명은 단순한 모듈 제거를 넘어, 긴 셀을 기반으로 구조 강성과 에너지 밀도를 동시에 확보하는 ‘구조 일체형 배터리 팩’ 기술이며, 차량 하부 트레이(Tray)에 직접 장착되는 구조를 전제로하는 CTC(Cell to Chassis)기술로 볼 수 있습니다.

시사점 및 대응 전략

지금까지 살펴봤듯이, LFP가 다시 주목받는 이유는 단순히 가격 경쟁력이나 안전성 때문만은 아닙니다. LFP는 이제 모듈 제거, CTP·CTC 구조, 장축 셀 설계 등 구조적 혁신을 통해 기술적 한계를 보완하며 새로운 경쟁 국면에 진입했습니다. 동시에 출원 동향과 국가별 점유율에서 확인되듯, 이 분야는 이미 특정 국가와 선도 기업을 중심으로 촘촘한 특허 포트폴리오가 형성된 영역이기도 합니다.

즉, LFP의 재부상은 단순한 기술 트렌드가 아니라 권리 경쟁이 본격화된 기술 영역으로의 전환을 의미합니다. 기술 개발이 곧 시장 진입을 보장하는 시대는 지났으며, 구조 설계 하나, 접착 구조 하나가 곧 분쟁의 쟁점이 될 수 있는 환경입니다.

따라서 LFP 분야, 넓게는 배터리 분야에 진입하거나 사업을 확장하려는 기업이라면, 기술 개발 초기 단계부터 선행 특허 분석, 회피 설계 전략 수립, 권리 공백 영역 발굴 등 체계적인 특허 전략을 병행해야 합니다. 급격히 성장하는 기술 분야일수록, 초기 권리 확보와 전략적 포트폴리오 설계가 장기 경쟁력을 좌우하기 때문입니다.
