편광 빛살가르게를 이용한 자유공간 사냑 간섭계

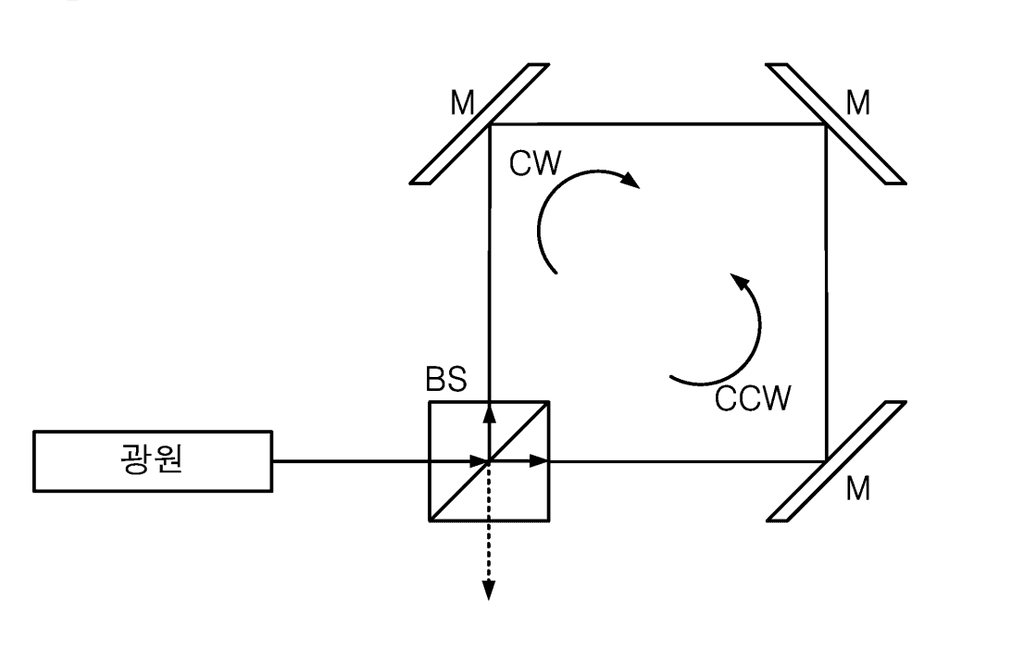

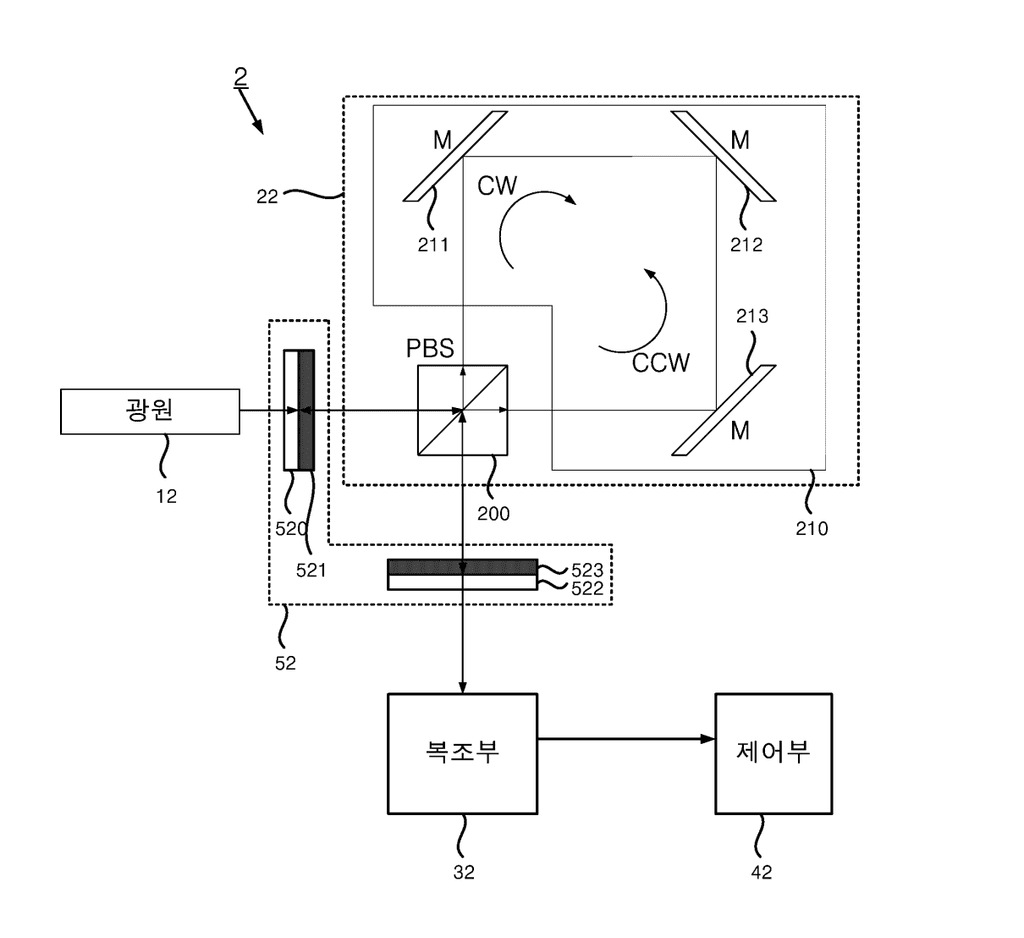

본 발명은 개선된 사냑 간섭계에 관한 것이다. 상기 사냑 간섭계는, 광원; 상기 광원으로부터 입력된 광을 서로 수직 편광된 제1 빔과 제2 빔으로 나누고, 상기 제1 빔과 제2 빔을 하나의 닫힌 경로에서 서로 반대 방향을 따라 이동시킨 후 다시 합쳐서 출력하는 감지부; 상기 감지부로부터 출력된 제1 빔과 제2 빔을 간섭시켜 이들 사이에 유도된 위상 변화를 측정하는 복조부;를 구비한다. 상기 감지부는, 상기 광원으로부터 입력된 광을 서로 수직 편광된 제1 빔과 제2 빔으로 나누어 서로 다른 출력 포트로 각각 출력하는 편광 빛살 가르게; 둘 이상의 거울을 이용하여 하나의 닫힌 경로를 구성하며, 상기 편광 빛살 가르게로부터 출력된 상기 제1 빔과 제2 빔의 방향을 전환시켜 상기 닫힌 경로를 따라 이동시켜 제1 빔은 제2 빔의 출력포트로 입력시키고 제2 빔은 제1 빔의 출력 포트로 입력시키는 폐경로부;를 구비하며, 상기 폐경로부로부터 출력된 제1 빔과 제2 빔은 서로 수직으로 편광되어 편광 빛살 가르게에서 합쳐져 동일한 경로로 출력되어 상기 복조부로 제공한다. 상기 사냑 간섭계는 제1 빔과 제2 빔의 위상차를 이용하여 회전 각속도를 검출하여 제공한다.
상세 설명
기술분야
본 발명은 사냑 간섭계에 관한 것으로서, 더욱 구체적으로는 편광 빛살 가르게(polarizing beam splitter, PB S)를 이용하여 입력 빛을 서로 수직인 편광 성분으로 분리시켜 동일한 경로를 서로 반대 방향, 즉 시계방향 (clockwise, 이하 'CW'라 한다.)과 반시계 방향(counter clockwise, 이하 'CCW'라 한다.)으로 진행시켜 다시 PBS에서 합쳐주면, PBS에서 출력되어 함께 진행하는 각각의 편광성분은 입력 빛과 90도로 분리되어 출력되기 때 문에 이들을 간섭시켜 전형적인 간섭계 신호처리 방법을 이용하여 복조시키면 CW 방향과 CCW 방향으로 진행한 서로 다른 편광성분들 사이의 위상 차이를 측정할 수 있는 사냑 간섭계에 관한 것이다.
해결하려는 과제
전술한 문제점을 해결하기 위한 본 발명의 목적은 편광 빛살 가르게를 사용하여 서로 수직으로 편광된 2개의 빔 이 자유 공간의 닫혀있는 동일한 경로를 따라 시계 및 반시계 방향으로 각각 진행하도록 구성되어 측정 성능을 향상시킨 개선된 구조의 Sagnac 간섭계를 제공하는 것이다.
발명의 효과
본 발명에 따른 사냑 간섭계는 편광 빛살 가르게를 이용하여 구성함으로써, 종래의 사냑 간섭계와는 달리 각속 도가 작은 회전까지도 정밀하게 측정할 수 있다.
또한, 본 발명의 제2 실시예와 제 4실시예에 따른 사냑 간섭계는 공진 구조를 구성함으로써, CW 광과 CCW광이 공진기내에서 다수 회를 진행된 후 출력된다. 그 결과, 회전을 보다 정밀하게 측정할 수 있으며 항상 높은 감도 를 유지할 수 있게 된다.
