두 개의 광검출소자를 이용한 쿼드러쳐 호모다인 검출기

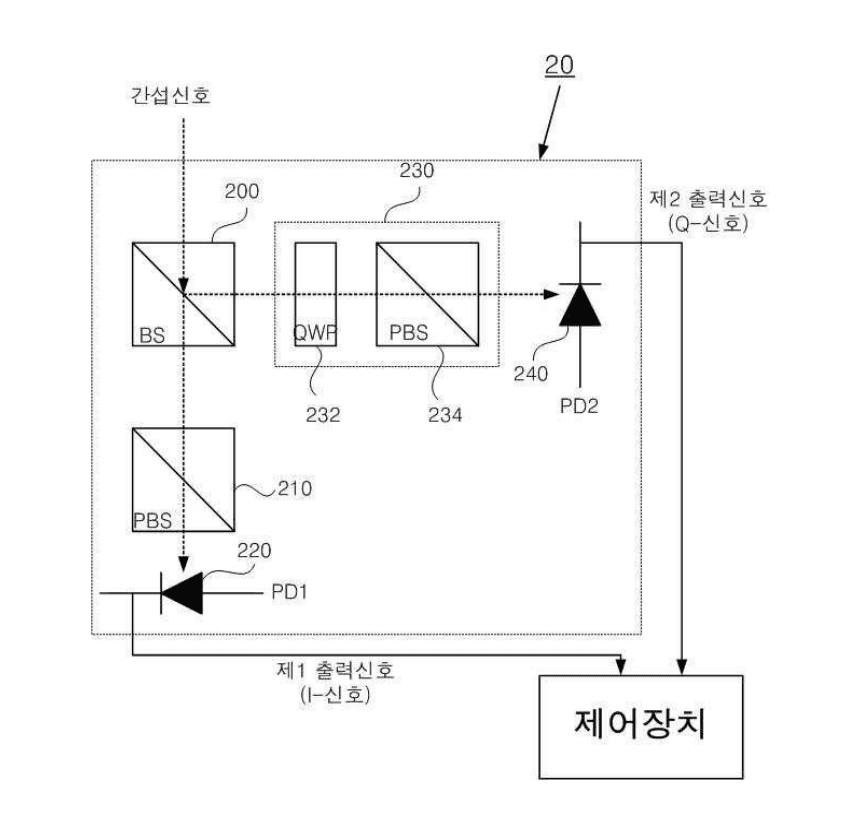

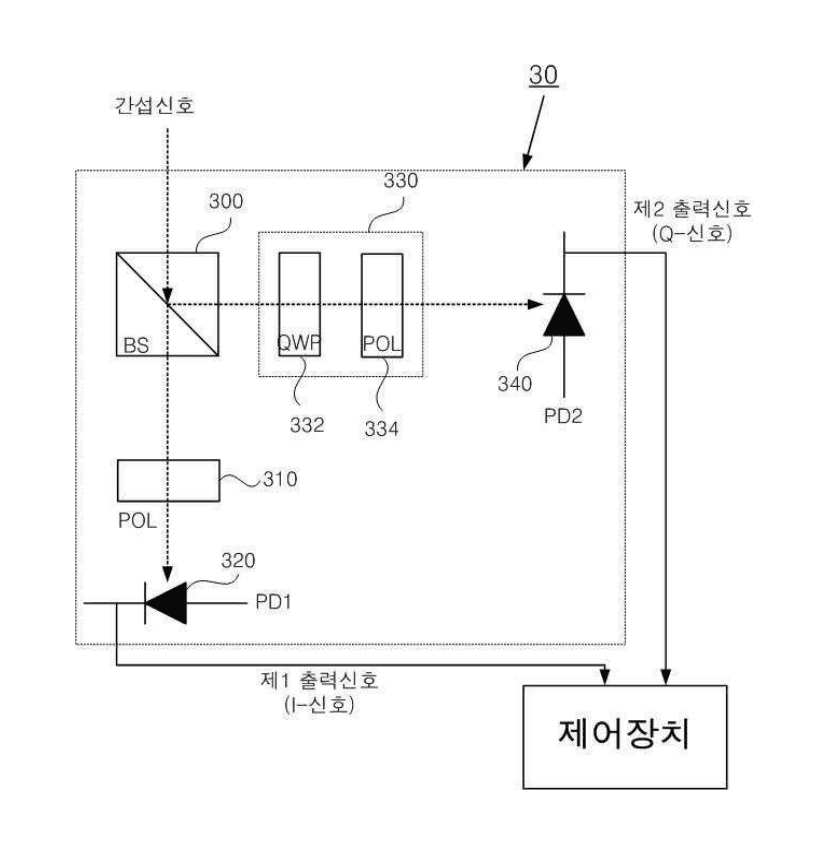

본 발명은 2개의 광검출소자를 이용한 호모다인 검출기에 관한 것이다. 상기 호모다인 검출기는, 호모다인 간섭 계로부터 제공된 간섭신호가 입사되고, 입사된 간섭신호를 제1 및 제2 신호로 분할하고 상기 제1 신호는 반사시 켜 출사시키고 상기 제2 신호는 통과시켜 출사시키는 빔 스플리터; 상기 제1 신호의 광축상에 위치하고, 상기 제 1 신호 중 제1 편광 성분을 출력하는 제1 광소자부; 상기 제1 편광 성분에 대한 광신호를 검출하여 전기적 신호 로 변환하여 제1 출력 신호로 출력하는 제1 광검출 소자; 상기 제2 신호의 광축상에 위치하고, 위상 지연시킨 상 기 제2 신호 중 제1 편광 성분을 출력하는 제2 광소자부; 상기 위상 지연시킨 제2 신호 중 제1 편광 성분에 대한 광신호를 검출하여 전기적 신호로 변환하여 제2 출력 신호로 출력하는 제2 광검출 소자;를 구비하고, 상기 제1 출력 신호와 제2 출력 신호는 서로 90°위상차를 갖는 신호들이다.

상세 설명

기술분야

본 발명은 쿼드러쳐 호모다인 검출기에 관한 것으로서, 더욱 구체적으로는 간단한 구성으로 이루어져, 호모다인 간섭계의 간섭 신호로부터 쿼드러쳐 신호(Quadrature Signal; 이하, 'Q 신호'라 한다.)와 인 페이즈 신호(In Phase signal; 이하 'I 신호'라 한다.)를 검출하는 쿼드러쳐 호모다인 검출기에 관한 것이다.

해결하려는 과제

전술한 문제점을 해결하기 위한 본 발명의 목적은 두 개의 수광 소자만을 이용하여 간단하게 구성하여, 호모다 인 간섭계로부터 제공된 간섭신호로부터 I 신호 및 Q 신호를 검출할 수 있도록 하는 쿼드러쳐 호모다인 검출기 를 제공하는 것이다.

발명의 효과

본 발명에 따른 호모다인 검출기는 2개의 광 검출소자만을 이용하여 I 신호 및 Q 신호를 검출할 수 있게 되고, 이로부터 위상 정보를 얻을 수 있게 된다.

거래 가격

1천만원 이하(가격 협의 가능)

판매 대리인

특허법인 위솔

연락처

02-2039-7610

SKU

조규만, 서강대학교산학협력단
